PMT502

>>ใช้ไฟ DC 12 V. 800MA.ขึ้นไป
>> มีรีเลย์ทนกระแส 10A 220VAC
>> แสดงผลด้วยตัวเลข 0.5 นิ้ว 3 + 1 หลัก
>> สามารถนำไปใช้วัดและควบคุมอุณหภูมิในตู้อบหรือห้องเย็นได้
>> สามารถวัดอุณหภูมิได้ตั้งแต่ –20 ถึง +999 องศาเซลเซียส ความละเอียด 1 องศาและจะอ่านค่าจากเทอร์โมคัปเปิลทุกๆ 3 วินาที

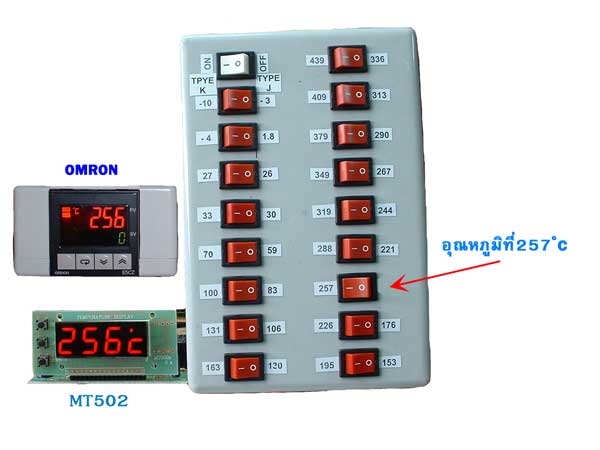

>> ค่าผิดพลาดประมาณไม่เกิน +/-4 องศาเซลเซียส
>> สามารถตั้งค่าต่ำสุดและค่าสูงสุดเพื่อสั่งปิดเปิดรีเลย์ได้ตั้งแต่ -20 ถึง +999 องศาเซลเซียส
>> เก็บค่าที่ตั้งลง EEPROM ไม่ลืมแม้ไฟดับหรือ ปิดเครื่อง
>> มีจั๊มเปอร์เลือกต่อกับตัวเซ็นเซอร์เทอร์โมคัปเปิล ได้ทั้งชนิด Type K และ Type J

>> มีเอาท์พุทส่งค่าอุณหภูมิออกทุก 1วินาทีทาง UART(เฉพาะรุ่นPMT502UA) buad 9600 bps ส่งออกเป็น แอสกี้ เริ่มต้นด้วย

0x20 ตามด้วยค่าอุณหภูมิ จบด้วย 0x0D 0x0A ถ้าจะต่อเข้า PC ต้องใช้ตัวแปลง จาก TTL 5V. เป็น USB ,หรือ TTL 5V. เป็น RS232

การทำงาน :
เมื่ออุณหภูมิที่ต้องการวัดเท่ากับหรือน้อยกว่าค่าต่ำสุดที่ตั้งไว้รีเลย์จะทำงานและเมื่ออุณหภูมิที่ต้องการวัดสูงขึ้นจนเท่ากับหรือมาก
กว่าค่าสูงสุดที่ตั้งไว้รีเลย์จะหยุดทำงาน

การตั้งค่าอุณหภูมิต่ำสุดและสูงสุด เพื่อเปิด - ปิดรีเลย์

วิธีตั้งค่าสูงสุด (MAX)
กดปุ่ม UP ค้างไว้ก่อนแล้วกดปุ่ม SET แล้วปล่อยทั้ง 2 ปุ่ม ตัวเลขจะแสดงค่าเดิมที่เคยตั้งไว้ ถ้าต้องการเปลี่ยนค่าก็กดปุ่ม UP และ DOWN เมื่อได้ค่าที่ต้องการแล้วกดปุ่ม SET เพื่อเก็บค่าลงหน่วยความจำ และออกจากการตั้งค่ากลับไปหน้าจอใช้งานปกติ(ค่าMAXนี้จะต่ำกว่าค่าMINไม่ได้)

วิธีตั้งค่าต่ำสุด (MIN)
กดปุ่ม DOWN ค้างไว้ก่อนแล้วกดปุ่ม SET จากนั้นจะทำเหมือนกันกับวิธีตั้งค่าสูงสุด (ค่าMIN นี้จะตั้งสูงกว่าค่า MAX ไม่ได้)

หมายเหตุ

ถ้าต้องการเพิ่มค่าหลักสิบและหลักร้อย ให้กดปุ่ม UP แช่ เมื่อได้ค่าใกล้เคียงกับค่าที่ต้องการก็ปล่อยปุ่ม UP และถ้ากด ปุ่มUP สั้นๆ (กดแล้วปล่อย) 1ครั้ง ตัวเลขหลักหน่วยจะเพิ่มค่าขึ้นทีละ 1

ปุ่ม DOWN ก็เช่นเดียวกัน ถ้าต้องการลดค่าหลักสิบและหลักร้อย ให้กดปุ่ม DOWN แช่ เมื่อได้ค่าใกล้เคียงกับค่าที่ต้องการก็ปล่อยปุ่ม DOWN และถ้ากดปุ่ม DOWN สั้นๆ (กดแล้วปล่อย) 1 ครั้ง ตัวเลขหลักหน่วยจะลดค่าขึ้นทีละ 1

ค่าอุณหภูมิต่ำสุดและสูงสุดที่ตั้งนี้จะเก็บค่าลง EEPROM จะไม่ลืมแม้ไฟดับหรือปิดเครื่อง

ถ้าค่าอุณหภูมิสูงกว่า 999 หรือต่ำกว่า –20 องศาเซลเซียส หน้าจอจะแสดง “EE”

การใช้งาน :

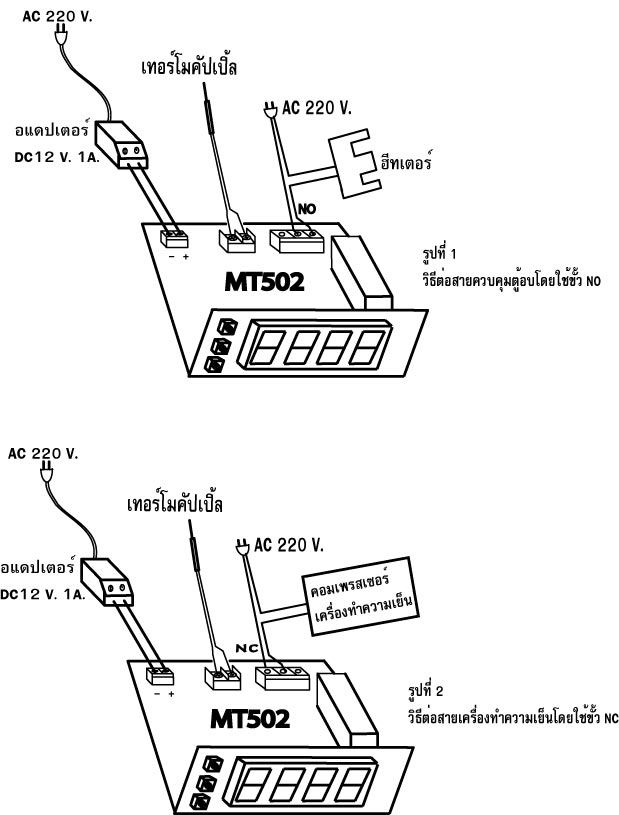

ลักษณะการต่อใช้งานจะขึ้นอยู่กับการต่อหน้าสัมผัสของรีเลย์ไปใช้งาน เช่น ถ้าต้องการควบคุมอุณหภูมิในตู้อบ ใช้ขั้วNOกับขั้วCOM ดูรูปที่ 1 หรือถ้าต้องการควบคุมอุณหภูมิในห้องเย็นใช้ขั้ว NCกับขั้ว COM ดูรูปที่ 2
